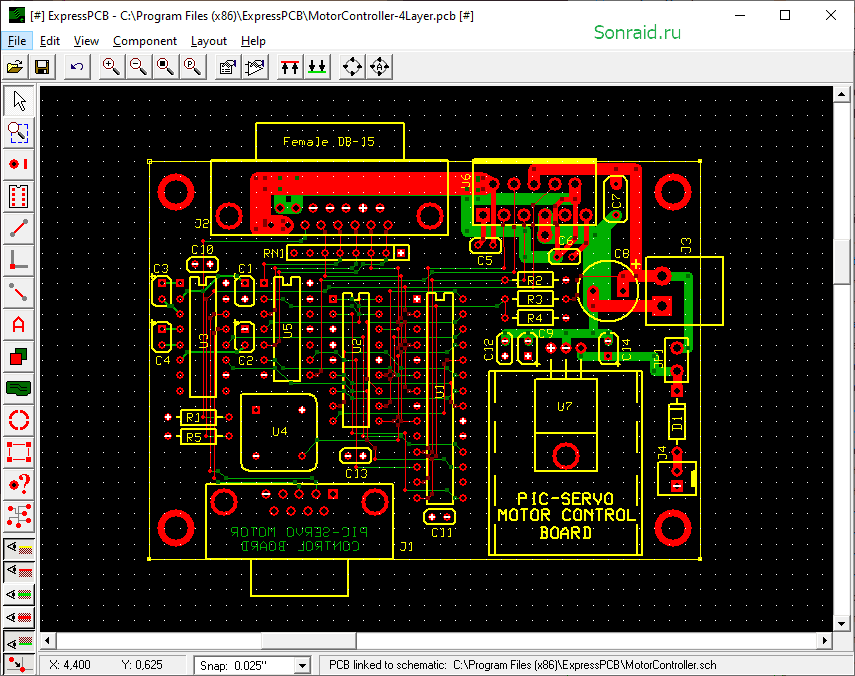

ExpressPCB 7.9.0 — для проектирования и разводки печатных плат PCB



Бесплатная программа для проектирования и разводки печатных плат (PCB), предназначенная для инженеров, студентов и радиолюбителей. Программный комплекс состоит из двух основных утилит: ExpressSCH — инструмент для создания принципиальных электрических схем; ExpressPCB — приложение для непосредственной разработки топологии печатной платы и размещения компонентов на основе созданной схемы. Связь между ExpressSCH и ExpressPCB позволяет подсвечивать нужные контакты и проверять правильность соединений (Netlist Validation). Встроенный инструмент автоматически проверяет плату на наличие ошибок (например, пересечение дорожек или слишком близкое их расположение) перед отправкой в производство. Создание плат до 6 слоев: поддержка сигнальных слоев, внутренних слоев заземления/питания и редактируемой маски. Программа ExpressPCB ориентирована на быстрое прототипирование и создание несложных проектов. Она использует свой закрытый проприетарный формат файлов. В ней отсутствуют некоторые сложные функции, доступные в тяжелых профессиональных САПР (например, нативная поддержка некруглых внутренних вырезов или сложных пазов).

Сайт:
Лицензия: бесплатно
Язык интерфейса: Английский
ОС: Windows XP – 11
Скачать: ExpressPCB 7.9.0
